變配電所的布置，對于工作4年的電氣攻城師來說還是很陌生。因為他們可能在前四年一直作為學徒從事著照明插座、末端動力的配電設計，自己能動手設計的較少。

本想先分享供配電系統的主接線設計，因為正是有了供配電系統中的設備（如各種開關、母線、變壓器、電容等），才需要房間來為它們遮風避雨。但是到底給它們提供多大的房間才算最經濟適用呢？我們有時茫然了。

別蒙，我們一個個來捋！先從高壓配電室開始！

講高壓配電室前，還是得說下高壓配電系統。其實高壓配電系統，就是電源進線+出線*n，并沒有想想的復雜。許多設備都是因為各種需要一點點加上去的，比如因為怕雷電給增加了防雷器，電力公司要收費增加了計量，怕電路短路了增加了斷路器，怕人員維護觸電增加了接地開關、檢修開關等。上一張開關柜的圖有個直觀印象。

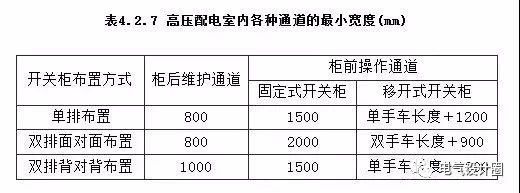

這些高壓設備的尺寸都不小，都要占據一定空間。太大的設備就只能布置再室外了，看看國網的室外變電所。但是，民用建筑的高壓設備，還是可以塞進一個柜子里的。一般一個進線、一個出線、計量都要一個柜子，這樣就要占據空間！不止柜子要占據空間，電力人員平時進去也要維護空間，這就需要維修通道！于是國家開始出規范，對高壓的空間布局提出了設計要求，如柜前柜后的距離、出口數量等。下表為20KV高壓的布置要求。注意，但高壓柜超過6個時，就要給它單獨設房間了，不要問為什么，規范就是這樣要求的，我也很沒轍！

不同安裝方式，不同廠家的柜子尺寸都不一樣！好在柜子的尺寸寬度B和高度H都是比較一致的。

如此，我們就能根據設計的系統，推需要多少柜子，再按照規范的要求布置高壓柜的位置，從而計算出高壓配電室需要多少面積！所以一定要先了解高壓供電系統圖，再去布局平面圖！變壓器室和低壓配電室以此類推。
